自來水廠的閥門選用規則

欄目:行業動態 發布時間:2020-04-16
自來水廠的常規制水工藝從原水取水,沉淀池絮凝沉淀,濾池過濾,直至最后的出水泵房輸出供水,都離不開閥門的使用。但是在不同的部位對于閥門的選用要求是大不相同的。主要區別在于閥門的口徑,閥門的類型和閥門的控制方法上。

自來水廠的常規制水工藝從原水取水,沉淀池絮凝沉淀,濾池過濾,直至最后的出水泵房輸出供水,都離不開閥門的使用。但是在不同的部位對于閥門的選用要求是大不相同的。主要區別在于閥門的口徑,閥門的類型和閥門的控制方法上。

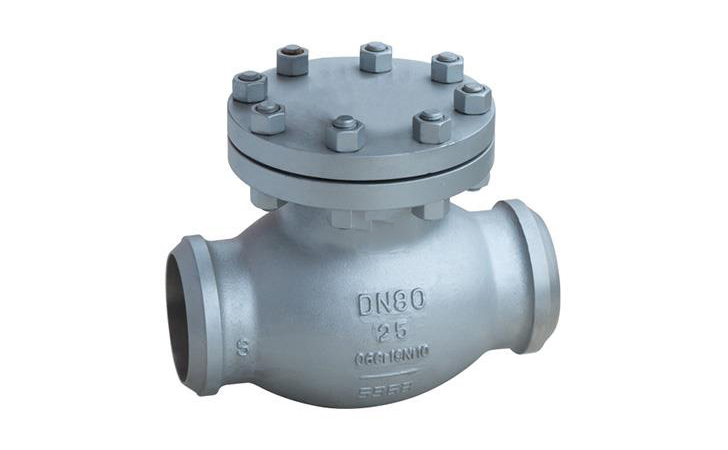

止回閥

水廠常規制水系統的閥門分布

1、原水取水的工藝閥門

頭部原水的閥門其特點是閥門口徑較大,無須經常操作,大部分屬于一年甚至幾年才需要操作一次,閥門長期處于常開或常閉狀態。因此從控制方法上,95%以上選用的是手動閥門,從閥門類型上均為閘閥或者蝶閥,由于閘閥的水頭損失要優于蝶閥,頭部閥門閘閥略多于蝶閥。口徑集中在1200~1600mm,在頭部進水管道上也存在口徑3000mm的閥門。


2、沉淀池閥門

沉淀池的閥門主要是進水閥,出水閥和隔離閥。出水閥基本處于常開狀態,隔離閥基本處于常閉狀態,一年操作一次,故而這兩種閥門都選用手動閘閥,規格分布在2200×1800~1200×840之間。而沉淀池的進水閥承擔著水量分配的重要職責,要求調節頻繁,性能可靠,且分布在各個沉淀池前,分布比較散,均采用帶有智能控制系統的電動調節閥。它是決定著沉淀池的水量和系統平衡的關鍵一環,對于制水線是根據出水量動態調節的系統,尤為重要,并且還需要進行PID動態跟蹤調節,這時對于閥門的全行程時間,允許的起停頻率都會有相應的要求。


3、濾池閥門

最常見的濾池為四閥濾池,這也是濾池的最基本配置。即無論哪種濾池都至少有進水閥、排水閥、沖洗閥和清水閥這四類閥門。當然現在也有不少五閥、六閥甚至七閥濾池,還配備了氣沖閥,初濾水閥或者多配備一個進水閥等等情況。從閥門的結構上來分清水閥和沖洗閥通常選用蝶閥,這主要原因是清水閥和沖洗閥都安裝在管廊內的管道上,且清水閥需要頻繁調節,而沖洗閥也會有調節沖洗強度的需求。而進水和排水通常通過渠道進行,故而進水閥與排水閥基本上都選用通閘板閥。濾池的沖洗閥口徑要略大于清水閥口徑,沖洗閥基本上在DN600~DN800,而清水閥則在DN400一DN600。進水閥和排水閥的尺寸與渠道尺寸相關。從控制方法上來看,這四類閥門都采用電動控制或者氣動控制。但是這其中清水閥必須是可調節的智能控制模式,和沉淀池進水閥的要求一致。此外考慮到綜合布線和模塊化的設計方法,濾池閥門可以選用總線型的控制模式或者PLC站點化的控制模式。前者的好處是省布線空間,后者的優點在于,分離單格濾池,便于維護管理和移植。


4、泵房閥門

泵房內的閥門主要是水泵機組上的進水閥、出水閥、檢修閥和止回閥。前三種閥門基本都選用蝶閥,差異在于控制方式上。進水閥和檢修閥只需要手動閥門即可,因為他們一個處于常開狀態,一個處于常閉狀態,而出水閥則在每次開停水泵時都需要啟閉,如果考慮到用出水閥調節水量,使水泵擁有不同的工況來滿足需求的因素,出水閥也需要是調節型智能裝置控制。止回閥要防止水流倒轉的發生,又要避免水錘現象的發生,通常選用靜音止回閥,帶有微阻的緩閉止回閥。有時也會選用多功能閥,集出水止回功能于一體。

水封閘閥

水廠加藥系統的閥門

水廠加藥系統的特性決定了用在上面的閥門口徑小,流量小,但是對流量調節要求高,精度要求高,調節速度快,故而通常選用流量調節閥,這種閥門使得介質流通能力僅僅取決于閥本身的結構,這樣就做到了流量調節一次完成。此外加藥系統管道內的介質是硫酸銨、次氯酸鈉等溶液,這就要求閥門還具有抗腐蝕的能力。另外加藥系統還會用到球閥作為開關閥、背壓閥等。


閥門的選擇步驟

確定工藝要求,即確定現場管道內的壓力、流量。

根據管道的口徑、現場工況,選擇閥門的類型,結合第一步的工藝參數,選擇閥門,同時根據閥門的安裝位置,決定是否要加裝加長管。

根據傳動形式選擇傳動機構,水廠的蝶閥多以多回轉的轉動機構為主,閘板閥則是直行程的傳動機構。

確定控制方式,對于氣控系統就是氣缸與配套傳動機構選擇,對于電控系統則是電動執行機構選擇。對于電動執行機構的選擇即根據閥門要求的全行程時間、閥門的扭矩等參數,確定傳動機構的速比和輸出力矩,接口類型,確定電動機的轉速、功率等。

考慮執行機構的防護等級、通訊方法,是否選用可控硅等其他配置。


隨著自動化水平的提高,水廠對閥門的要求也越來越高,越來越多,但是無論如何變化,常規的選用上大致在本文所講的范圍內。主要的閥門本文都有所提及,當然水廠還有用到排氣閥、電磁閥等。
